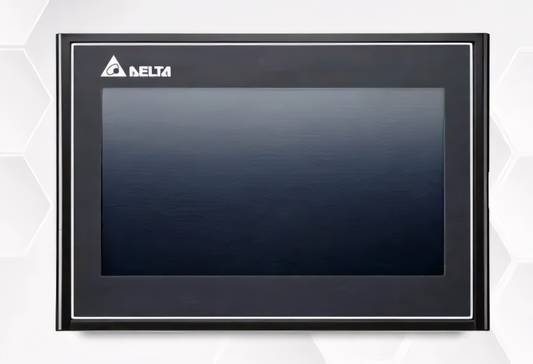

Delta DOP‑115MX – 15″ Geniş Ekranlı, Gelişmiş Çokluortam HMI Panel
Ürün Tanımı:Delta’nın DOP‑100 serisinin en üst modellerinden biri olan DOP‑115MX, geniş ekranı, ince çerçeveli tasarımı ve çok sayıda bağlantı seçeneğiyle endüstriyel uygulamalarda üstün kontrol ve izleme deneyimi sunar .
🌟 Başlıca Teknik Özellikler
Ekran: 15″ TFT (1024×768 piksel), 24-bit renk, 450 cd/m² tipik parlaklık
İşlemci: Dual‑Core Cortex‑A7, 1 GHz
Bellek: 8 GB ROM + 1 GB DDR3 RAM
Bağlantılar:
2 adet 100 Mbps Ethernet
4 seri COM port (RS‑232/422/485 kombineli)
USB: 1 x USB‑Host, 1 x USB‑Client mini
SD kart yuvası ve dahili gerçek zamanlı saat (RTC)
Çokluortam Özellikleri: VGA/analog/IP kamera, video oynatma, VNC, FTP, e‑posta, NTP desteği
Dayanıklılık & Sertifikalar: CE, UL, 0°C–50°C işletim, –20°C–60°C depolama sıcaklığı
Dokunmatik Panel: 4‑telli resistif, ≥10 milyon defa dokunma dayanıklılığı
✅ Avantajlar ve Uygulama Alanları
Geniş ekran ve yüksek çözünürlük, grafiksel veriler ve trend analizleri için ideal.
Çoklu Ethernet ve COM portlar, SCADA, PLC, kamera sistemleri ve harici cihazlarla güçlü entegrasyon sağlar.
VNC, FTP, e‑posta ve NTP desteği sayesinde modern endüstri 4.0 altyapılarına uygun uzaktan izleme ve kontrol.
İnce çerçeve/birincil kasa tasarımı, pano içi estetik ve yer tasarrufu sunar.
Çeşitli sektörlerde (makine, kimya, ambalaj, tekstil, robotik vb.) yaygın olarak kullanılır
📌 Kısa Teknik Özeti
Özellik
Detaylar
Ekran
15″ TFT, 1024×768, 24‑bit, 450 cd/m²
İşlemci
Dual‑Core 1 GHz
Bellek
8 GB ROM / 1 GB RAM
Ethernet
Çift 100 Mbps
Seri Portlar
4 adet (RS‑232/422/485)
USB
1 Host, 1 Client
Dokunmatik
4-tel resistif
Çokluortam
VGA, kamera, VNC, FTP, E‑posta, NTP
İşletim
0–50 °C, –20–60 °C
Sertifikalar
CE, UL
Delta DOP‑115WX – 15″ Geniş Çerçeveli Gelişmiş HMI Paneli
Delta’nın DOP‑100 serisinin “W‑Type” (Geniş Ekran, İnce Çerçeve) sınıfına ait DOP‑115WX, modern endüstriyel sistemlerde kontrol, izleme ve operatör etkileşimini en üst düzeye çıkarmak için tasarlanmıştır.
👉 Temel Teknik Özellikler
Ekran: 15″ TFT LCD, 24‑bit renk, çözünürlük 1024 × 768 piksel, tipik parlaklık 450 cd/m²
İşlemci ve Bellek: Çift çekirdekli 1 GHz Cortex‑A7 CPU, 8 GB Flash ROM, 1 GB DDR3 RAM
Dokunmatik: 4‑tel rezistif panel, ≥10 milyon dokunuş dayanımı
Ethernet: 2 adet 100 Mbps port izoleli Ethernet bağlantısı
USB & SD: 1 × USB Host, 1 × Mini USB Client (2.0), 1 × SD kart yuvası
Seri Portlar: 4 adet COM – COM1/3 RS‑232/485 ve COM2/4 RS‑422/485 kombinasyonlu
Buzzer: Çok tonlu (2–4 kHz), ~85 dB alarm sinyali
Kasa & Soğutma: IP65/NEMA4 ön panel koruması, pasif doğal hava soğutmalı
Güç Tüketimi: Maks. 21,12 W, giriş güç 24 V DC (±15 %)
Boyutlar & Ağırlık: 387,7 × 295,7 × 63,5 mm; montaj 372,4 × 283,7 mm; ~3,2 kg
Çalışma Koşulları: 0–50°C, depolama –20–60°C; deşarj basınç izolasyonu 1500 V peak
⚙️ Avantajlar & Uygulama Alanları
Geniş ekran, ince çerçeve tasarımı, grafiksel arayüzleri detaylı ve okunaklı gösterir.
Çift Ethernet ve 4 seri port, çoklu cihaz bağlantısını destekleyerek veri-toplama ve kontrolü optimize eder.
Multimedya yetenekleri: Analog/IP kamera, VGA girişi, video oynatma gibi DOP‑100 Advanced özelliklerini sağlar .
Yüksek koruma seviyesi (IP65/NEMA4), endüstriyel alanlarda güvenilir ve dayanıklı kullanım sunar.
Modern protokol desteği: OPC UA, MQTT, Delta Cloud (DIACloud) ile IoT/Endüstri 4.0 uyumlu altyapıya hazır .
✅ Kısa Teknik Özeti
Özellik
Detaylar
Ekran
15″ TFT, 1024×768, 24‑bit, 450 cd/m²
CPU/RAM
Dual Cortex‑A7 @1 GHz / 1 GB DDR3
Ethernet
2 × 100 Mbps
Seri Port
4 × (COM1/3 RS‑232/485, COM2/4 RS‑422/485)
USB / SD
Host + Mini USB, SD yuvası
Koruma / Soğutma
IP65/NEMA4, doğal soğutma
Güç / Boyut
24 V DC, 21 W, 387,7×295,7×63,5 mm
Çalışma T°
0–50 °C, Depolama –20–60 °C
🏭 Kimler İçin Uygun?
Sanayi otomasyon sistemlerinde geniş kontrol panelleri ve PLC/SCADA entegrasyonu arayan operatörler
IoT, uzaktan izleme ve veri toplama çözümleri planlayan Endüstri 4.0 projeleri
Zorlu ortamlarda IP65 koruma ve uzun ömürlü yapı isteyen tesisat uygulamaları
🔧 Sonuç
Delta DOP‑115WX, geniş ekranı, yüksek bağlantı esnekliği ve Endüstri 4.0 entegrasyon kabiliyetiyle, modern üretim hatları ve proses kontrollü sistemler için güçlü bir HMI çözümüdür. Gelişmiş multimedya özellikleri, kapsamlı port yapısı ve dayanıklı tasarımıyla uzun vadeli kullanım sunar.
📌 Not: Ürün görselleri temsili olup, model varyasyonlarına göre farklılık gösterebilir. Teknik dökümanlar ve montaj talimatları için lütfen üretici dökümanlarını inceleyin.
